Speedometer Chart (Hız Gösterge Grafiği)

Speedometer (hız göstergesi) Grafiği

Bugün speedeometer hız grafiğinin nasıl yapıldığını basit şekilde anlatamaya çalışalım:

Bu grafiği oluştururken 2 grafiği iç içe kullanacağız, bunlardan biri halka diğeri pasta grafiği olacak.



1. ADIM



Aşağıda grafiklerimi oluşturacak tabloya veri değerlerini girdim.



	A	B	C	D	E
1
2
3		donut	pie
4	kırmızı	30	90
5	sarı	30	1
6	mavi	40	109	=200-C4-C5
7	toplam	100
8
9
10
11

2. ADIM



Tüm verileri seçip grafik ekle => diğer grafikler => halka grafiğini seçelim,

3. ADIM

Grafiğin üzerinde iken sağa tıklayıp veri serisini biçimlendir,  ilk dilimin açısına 270 yazıyoruz, bunu yapmamızın sebebi grafiği 200 e tamamlayan verileri grafiğin alt tarafına almak, (daha sonra onları görünmez yapacağız)



4. ADIM

 Şimdi içerideki grafiğin altparçasının rengini ve anahtatlarını dolgusuz hale getirelim.







Aynı şekilde üst grafik içinde gösterge iğnesi dışında kalan tüm parçaları dolgusuz ve anahtatsız hale getirelim



5. ADIM



Gösterge iğnemin olduğu üstteki grafiği seçelim ve grafik türünü değiştirip pasta grafiği oluşturalım.

6. ADIM

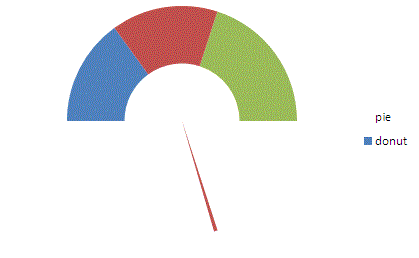

Gösterge iğnem alt kısımda kaldı bunu da düzeltmek için yine pasta grafinde sağa tıklayıp veri serilerini biçimlendir diyoruz ve ilk dilimin açısına 270 yazıyoruz,

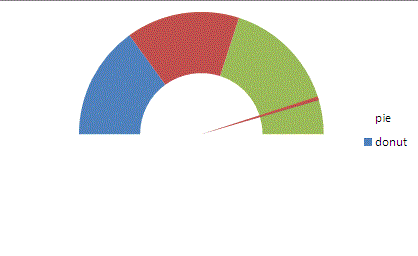

Ve gösterge iğnemi halka grafiğinin üzerinde göstermek için ikincil eksen kısmını işaretliyoruz.







7. ADIM



Grafik hazır, şimdi renkleri düzenleyelim, ve sonraki aşmada değer değiştirme butonunu ekleyelim.

8. ADIM



Renkleri düzenledik, geliştirici sekmesinden => ekle=> değer değiştirme düğmesini seçiyoruz.

9. ADIM



Butonun üzerindeyken denetim biçimlendir, 0 ile 100 arasında değerler olsun, 10 ar birim artsın etkilenecek hücre ise iğne değerimi gösteren C4 hücresi olsun.

BİTTİ

Evet hız grafiğimiz hazır, buton ile aşağı yukarı giderek mevcut değerleri ayarlayabilirim.
