SCROLL BAR (KAYDIRMA ÇUBUĞU) İLE ALAN GRAFİĞİ



SCROLL BAR (KAYDIRMA ÇUBUĞU)  İLE ALAN GRAFİĞİ







1.       ADIM

Veri tablomuzu aşağıdaki şekilde her yılın arasında bir sütun boşluk bırakacak şekilde oluşturalım.



	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O
1		2014					2013					2012
2
3	aylar	1	2	3	4		1	2	3	4		1	2	3	4
4	hedef gerçekleştirme	73%	85%	71%	60%		71%	72%	76%	64%		77%	71%	83%	86%
5



ÖNEMLİ: Burada önemli birkaç küçük notumuz var. Eğer veri tablosunu seçip direk alan grafiği oluşturursak, grafiğimiz boşlukları “0” sıfır olarak algılar ve

Şu şekilde istemediğimiz bir görüntü ile karşılaşırız:

 Boşlukları boşluk olarak algılamasını sağlamak için grafiği önce çizgi grafiği ile çizip sonrasında alan grafiğine dönüştüreceğiz.



Şimdi grafik istediğim gibi oldu. – şimdilik grafik oluşturma kısmını sona bırakacağız, bu kısmı aklımızda tutalım.



2.       ADIM



Scroll bar (kaydırma çubuğu) ekleme

 Geliştirici =>ekle =>form denetimlerinden scroll bar ı seçiyoruz.

Scroll bar ım 4 ayı göstereceği için en küçük değeri 1, en büyük değeri 4 yaptık, artış sayısına 1 dedik, hücre bağlantısını da $B$5 hücresi olarak verdik.

3.       ADIM

Aslında grafik üzerinde gördüğünüz noktalar ikinci bir çizgi grafiğinden başka bir şey değil.

Bu şekilde bir grafik elde etmek için tablomuzun ikinci verilerini aşağıdaki şekilde ekledik.

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O
1		2014					2013					2012
2
3	aylar	1	2	3	4		1	2	3	4		1	2	3	4
4	hedef gerçekleştirme	73%	85%	71%	60%		71%	72%	76%	64%		77%	71%	83%	86%
5	4	#YOK	#YOK	#YOK	60%		#YOK	#YOK	#YOK	64%		#YOK	#YOK	#YOK	86%

ÖNEMLİ:

Tabiki bu #YOK ları el ile girmeyeceğiz onu da açıklayalım:

	A	B	C	D	E	F
1
2
3		aylar	1	2	3	4
4		hedef gerçekleştirme	73%	85%	71%	60%
5		4	#YOK	#YOK	#YOK	60%
6			=İNDİS(C3:C4;2;KAÇINCI($B$5;C3:C4;0))	=İNDİS(D3:D4;2;KAÇINCI($B$5;D3:D4;0))	=İNDİS(E3:E4;2;KAÇINCI($B$5;E3:E4;0))	=İNDİS(F3:F4;2;KAÇINCI($B$5;F3:F4;0))



=İNDİS(C3:C4;2;KAÇINCI($B$5;C3:C4;0)) => Scroll bar hangi ayın numarasını gösteriyor ise tabloda o hücreyi bul ve ilgili değeri getir.

4. ADIM



Veri tablom hazır şimdi çizgi grafiğimi oluşturalım:



 Hedef gerçekleştirme çizgisini seç, grafik türünü alan grafiği haline dönüştür.

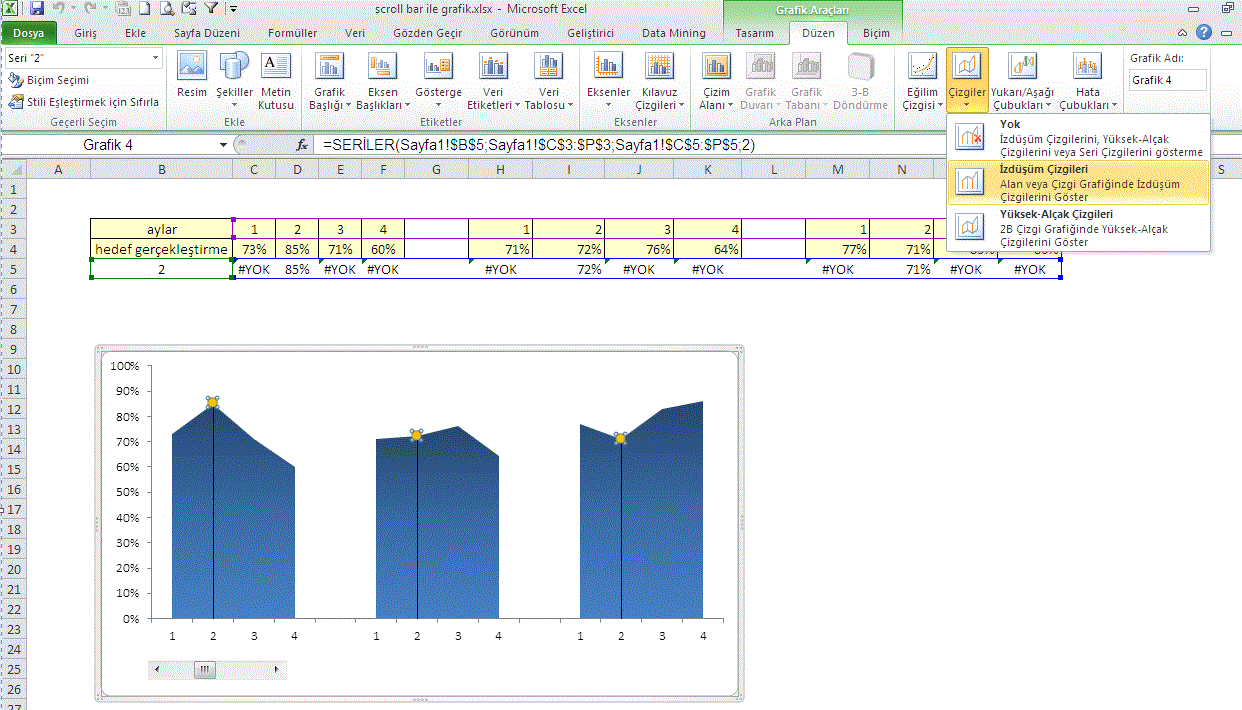

SON ADIMLAR:

-Renkleri düzenle

-Scroll bar a bağlı çizgi grafiğine izdüşüm çizgileri ekle,



-Metin kutuları kullanarak yılları grafiğin üzerine başlık olarak getir.

Grafiğimiz hazır.
